挖掘机引导轮参数

图号 \ 项目		A	B	C	D	E	F	G	H	K	L	适用吨位
8101-GH-A4000		303	343	80	30	99	80	54	131	190	4-M12	3.5T
8101-GH-B4000		303	343	80	30	96	80	54	128	190	4-M12	3.5T
8101-GH-C4000		303	343	80	30	99	80	54	131	190	4-M12	3.5T
8101-GK-A4000		299	333	88	38	112	85.65	60	136	170	4-M10
8135-GA-A4000		335	367	84	39	117	60	35	112	205	4-M12
8135-GB-A4000		362	392	106	47	162	80	50	179	200	4-M12	5.5T
8135-GB-B4000		362	392	106	47	162	80	50	179	200	4-M12
8135-GC-A4000		350	395	100	38		106	70		262	4-M12
8135-GK-A4000		330	374	93	52			60	104		4-M12
8135-GL-A4000		363	411	106	52	167.6	81	50	145	200	4-M12
8135-GL-B4000		355	384	106	47	162	80	50	179	200	4-M12
8135-GM-C4000		340	380	100	50					245
8135-GM-C4000A		340	380	100	50					245
8135-MD-A4000		360	386	98	45.6	158	88	50	180	193	4-M12	6T
8135-MD-C4000		355	384	106	47	167.6	81	50	179	200	4-M12
8135-MD-D4000		360	386	98	45.6	158	88
8140-GB-A4000		380	410	112	51	158	60		205	170	2-M16	8.5T
8140-GB-B4000		380	410	112	51	158	60		205	170	2-M16
8140-GB-C4000		380	410	112	51	160	60		200	170	2-M14	8.5T
8140-GB-D4000		415	445	112	51	191.5	77	50	225	92	4-M14	8.5T
8154-MB-A4000		425	455	110	52	160	60		205	190	2-M16	8.5T
8154-MB-B4000		425	455	110	52	160	60		205	190	2-M16	8.5T
8154-MB-C4000		415	445	112	51	160	60		205	190	2-M16
8154-MB-D4000		390	444	98	38			60	124	252	4-M14
8154-MB-D4000A		390	444	98	38			60	124	252	4-M14
8154-MC-A4000		390	424	100	43	190	77	50	225	80	4-M14	7T
8154-MC-C4000		415	460	100	43	156	73	40	200	242	4-M14	6T
8154-MK-A4000		375	420	100	43	155.5	88	40	199.5	252	4-M14
8154-ML-A4000		366	420	106	43	167	91	60	178	213	4-M12	9T
8155-MB-B4000		436	494	125	56		126	90		260
8160-GA-A4000		490	524	126	61	176	89	52	260	210	4-M16
8171-GF-A4000		507	547	138	69.5	190	100		210	175	2-M16	13.5T
8171-GF-B4000		489	527	138	65.8
8171-GF-C4000		452	492	138	69.5	190	100		210	150	2-M16
8171-GF-D4000		507	550	135	70	230	90	60	280	290	4-M16	20T
8171-MN-A4000		446	480	140	68			50	230	245	4-M14
8175-MG-A4000		489	527	115	52	183	82	44	227	301.5	4-M14	12T/ 13T
8190-MK-A4000		500	538	159	84	236.5	108	64	287	80	4-M16	20T
8190-MK-B4000		506	545	159	84	200	115	60	265	301	4-M16
8190-MH-C4000		500	538	159	84	247.4	105	66	280	196	4-M16	20T/ 22T
8190-MO-A4000		500	538	159	84	236.5	108	64	287	110	4-M16
8190-MO-B4000		500	538	159	84	236.5	108	66	280	196	4-M16
8190-MV-A4000		500	540	170	83	260	105	65	300	330	4-M16	21T/ 24T
8203-MG-A4000		678	718	189	95
8203-MP-B4000		590	635	190	102	261	120	60	360	250	4-M20	33T
8203-MV-A4000		531	580	192	100	290	110	65	360	290	4-M16	29T
8216-MA-C4000		590	630	190	102	235	122	60	290	354	4-M20	30T
8216-ME-A4000		660	704	202	106	297	145	66	410	275	4-M24
8216-ME-B4000		660	704	202	106	297	145	66	410	275	4-M24
8216-ME-D4000		590	640	203	102	260	130	65	360	290	4-M16	40T
8216-ME-E4000		640	684	202	105	297	145	66	410	275	4-M24
8216-ME-F4000		640	684	202	105	297	145	60	360	275	4-M20
8216-ME-G4000		590	640	203	102	260	130	60	360	290	4-M20
8216-MF-B4000		636	682	203	102	267	135	60	350	370	4-M20
8216-MR-A4000		590	640	203	102	260	130	65	360	290	4-M16
8228-MD-A4000		716	761	234	122	324	161	90	400	245	4-M24
8228-MD-B4000		800	845	234	122	324	161	90	400	290	4-M24
8228-ME-C4000		600	704	202	106	297	145	66	410	275	4-M24	40T
8228-ME-D4000		660	704	202	105	297	145	70	360	300	4-M20
8260-MC-A4000		830	880	270	127	342	180.6	90	400	425	4-M20	80T
8260-MC-B4000		730	780	270	127	342	180.6	90	400	425	4-M24
2306-190-04000		520	560	160	84	247	105	65	280	290	4-M16	23T
3306-203-04000		605	655	158	82	260	105	65	305	331.5	4-M16	33T
CLT512-155MB-04000		350	380	120	55	180	90	55	240	120
T.2.2-00000		305	335	120	55	170	57.5		36	56.5

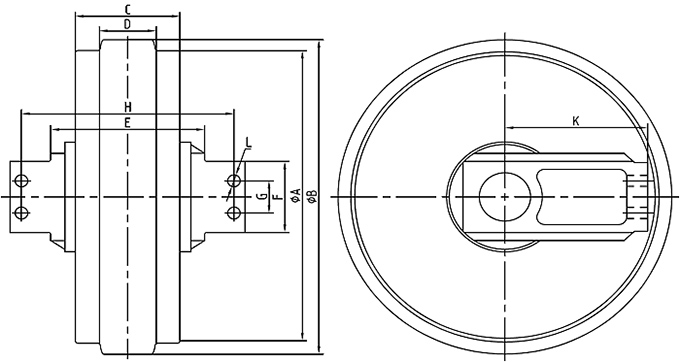

挖掘机引导轮结构图纸
