挖掘机斗杆
- 挖掘机斗杆属结构件类产品，由铲斗安装座、油缸安装座、动臂安装座、左右侧板、上下盖板、耳板等零部件组成的箱体结构，主要作用是用来支配挖斗的挖掘、装车等动作。
- 咨询热线：0537-2391601
-
-
全国免费咨询热线
0537-2391601
挖掘机斗杆斗杆简介
斗杆属结构件类产品，由铲斗安装座、油缸安装座、动臂安装座、左右侧板、上下盖板、耳板等零部件组成的箱体结构，主要作用是用来支配挖斗的挖掘、装车等动作。按使用长度可分为：标准斗杆、加长斗杆、短斗杆；按有无加强板可分为标准斗杆、强化斗杆；按有无附件可分为标准斗杆、破碎机斗杆。
挖掘机斗杆斗杆特点
经过有限元分析的结构确保高可靠性，严格执行全球领先的小松KES焊接标准和焊接工艺，关键焊缝均由机器人焊接，机械加工由数控加工中心一次装夹完成全部加工，确保安装尺寸，配合关键焊缝100%超声波探伤的严谨制造工艺，确保斗杆的高可靠性。
挖掘机斗杆斗杆详细参数
| 机型 | PC70-8 | PC110-8 | PC130-8 | PC160-8 | PC200-8 | PC210-8 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 类型 | 标准 | 强化 | 破碎机 | 标准 | 标准 | 短斗杆 | 标准 | 标准 | 短斗杆 | 标准 |
| A(mm) | 1658 | 1658 | 1658 | 2370 | 2509 | 2109 | 2603 | 2919 | 2400.4 | 2919 |
| B(mm) | 458.6 | 458.6 | 458.6 | 544.5 | 640.6 | 640.7 | 747.4 | 829.1 | 865.5 | 829.1 |
| C(mm) | 258.7 | 258.7 | 258.7 | 290 | 290.4 | 290 | 330 | 410 | 410 | 410 |
| D(mm) | 1673.2 | 1673.2 | 1673.2 | 2101.5 | 2301.9 | 2301.7 | 2331.7 | 2630.5 | 2649 | 2630.3 |
| E(mm) | 142.4 | 142.4 | 142.4 | 259.3 | 264 | 280.5 | 414.7 | 403.1 | 434.8 | 407.1 |
| F(mm) | 218.8 | 218.8 | 218.8 | 204.4 | 213.5 | 213 | 196.3 | 187.2 | 226.9 | 187.2 |
| 机型 | PC210-8 | PC220-8 | PC240-8 | PC300-8 | PC400 | |||||
| 类型 | 破碎机 | 标准 | 破碎机 | 短斗杆 | 标准 | 标准 | 强化 | 短斗杆 | 标准 | 短斗杆 |
| A(mm) | 2919 | 3037.6 | 3037.6 | 2489.5 | 3037.6 | 3178 | 3178 | 2535 | 3375 | 2894 |
| B(mm) | 829.1 | 918.6 | 918.6 | 968 | 918.6 | 1022.4 | 1022.4 | 1037.4 | 1132.2 | 1132 |
| C(mm) | 410 | 465 | 465 | 465 | 465 | 472.5 | 472.5 | 476 | 506.8 | 499 |
| D(mm) | 2630.3 | 2562.8 | 2562.8 | 2554.9 | 2562.8 | 2975.6 | 2975.6 | 2986.4 | 2975.1 | 2975.7 |
| E(mm) | 407.1 | 419.9 | 423.9 | 465.7 | 423.9 | 470.6 | 470.6 | 423.7 | 570.6 | 506.1 |
| F(mm) | 187.2 | 206.1 | 206.1 | 229.4 | 206.1 | 236.5 | 236.5 | 277.9 | 208.2 | 191.5 |

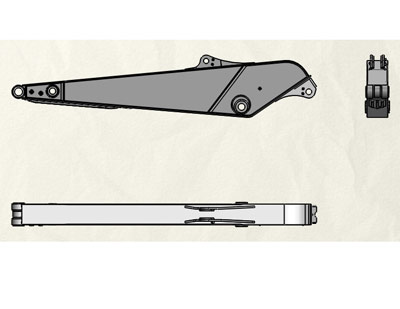

挖掘机斗杆斗杆图纸
